ドイツ「V1」に搭載のエンジンと同じ原理のモデルです。

小柄なタイガー製パルスジェットエンジン「M-1」。
タイガーでは、さらに小さな「K-1」と云うモデルもありました。
470L*44D*22D、190g、スラスト800g、スパークプラグ6mm
ちなみに国産他メーカーは、OS、KO、ユリーカがありました。海外では米国ダイナジェットが有名です。

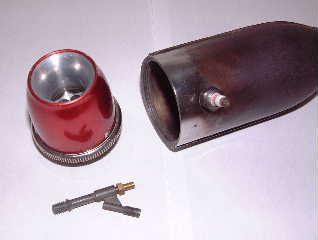

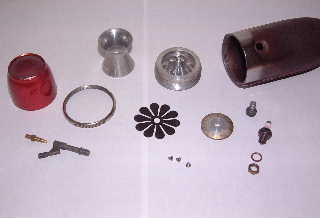

構成部品。きわめてシンプルな構造です。

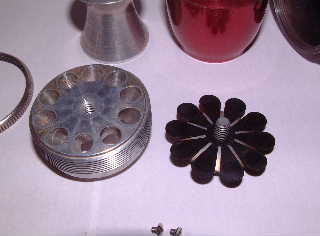

花びら状はリード弁。

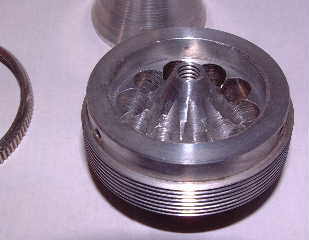

インテーク側(前側から撮影)

リード弁側接触面。この面の平滑度とメンテナンスが重要！

スプレーバー。ストレートが燃料。傾斜ノズルが圧縮空気。

メッサーシュミットの後部に乗せてみました！
