スーパーサイクル

自転車の速度競技です。
加藤さん(人力飛行機「ストーク」のパイロット)が68.44km/hを記録しています。(日本記録です)

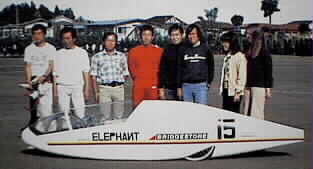

下面が平らな初期の作品です。製作が容易な反面、抵抗係数と投影面積が大きくなります。

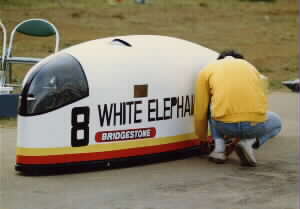

中身です。写真のドライバーは加藤さんです。

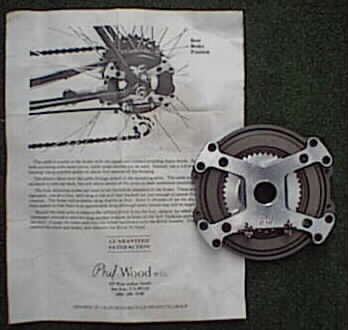

「アマンダスポーツ」の千葉さんからお預かりしている自転車用ディスクブレーキです。
スーパーサイクルやタンデム車の様な大きなエネルギーを吸収できるブレーキで、アメリカ製ならではの珍品です。日本では需要が無いからでしょうか、同様の製品は見当たらないようです。
ディスクとパッドの関係が自動車やバイクのディスクブレーキとは逆の関係にあります。アルミハブとスプライン結合されたパッドが回転し、外からアルミディスクで挟みこみます。慣性モーメントは大変低いと思います。
単板のクラッチのディスクとカバーの関係に似てますね。

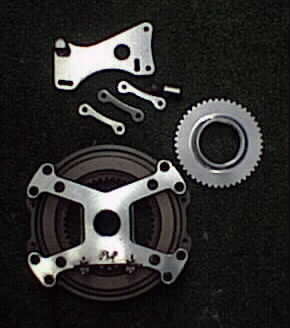

アクセサリーも一緒に並べました。右上の歯車状リングをハブにねじ込みます。

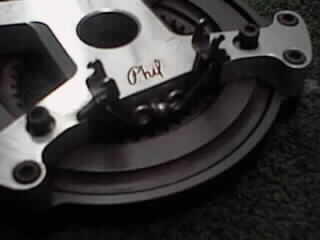

ワイヤーフック部のアップです。プレス金具を近づけると4つのカムが回転し、アルミディスクが平行移動し、パッドを挟みます。
